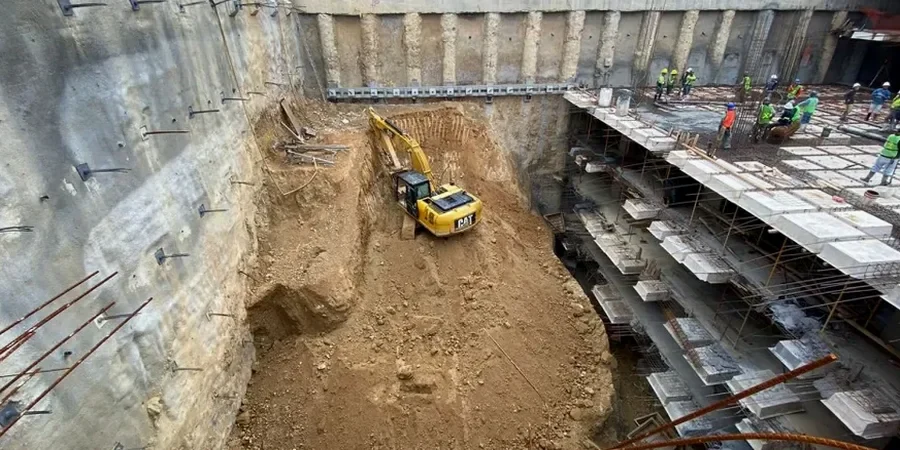

Cuando la NCh2369 y la NCh1508 rigen el diseño sísmico y de fundaciones en una zona de alta sismicidad como Calama, a 2.260 metros sobre el nivel del mar, el análisis de una excavación profunda deja de ser un simple cálculo de taludes para convertirse en un desafío de ingeniería pura. No se trata solo de quitar material; en esta ciudad, donde las gravas salinas del desierto de Atacama dominan el perfil estratigráfico, cada metro que se excava modifica el equilibrio de sales y la estabilidad de las paredes. Nuestro equipo aplica modelos numéricos que cruzan la respuesta sísmica local de la NCh433 con el comportamiento mecánico de estos suelos cementados por cloruros. Antes de mover un metro cúbico, hay que entender que el colapso por humedad o la disolución de sales pueden ser tan críticos como un sismo. Por eso complementamos el análisis de estabilidad con un ensayo CPT cuando necesitamos un perfil continuo de la resistencia en profundidad sin alterar la muestra, algo vital en estos depósitos heterogéneos.
En suelos cementados por sales, la estabilidad de una excavación profunda depende más del control químico del agua que de la resistencia mecánica del suelo seco.
Enfoque y alcance del trabajo
Consideraciones locales
Cuando se despliega un brazo hidráulico de una perforadora rotopercutiva en un terreno de Calama, el principal riesgo no es la dureza de la grava, sino la heterogeneidad vertical del depósito. Se puede perforar un metro de costra casi impenetrable y, de repente, caer en un bolsón de arena suelta sin cohesión. Si el diseño geotécnico no ha previsto esta transición brusca, la entibación puede fallar localmente, generando un colapso progresivo. El error más frecuente es subestimar la presión de poros negativa en suelos parcialmente saturados o ignorar el efecto de las vibraciones de maquinaria pesada operando en el perímetro. Un monitoreo geotécnico que combine inclinómetros y celdas de carga es la única forma de validar que el modelo de elementos finitos, calibrado con los parámetros de resistencia al corte de la NCh1508, se está comportando según lo previsto durante la fase constructiva.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.vip
Marco normativo
NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh1508.Of2014 - Geotecnia - Estudio de mecánica de suelos, NCh433.Of1996 Mod.2012 - Diseño sísmico de edificios, NCh3171.Of2010 - Diseño estructural - Excavaciones, entibaciones y socalzados
Servicios complementarios
Modelación Numérica Avanzada
Construimos modelos en 2D y 3D del macizo rocoso y del suelo granular de Calama. Simulamos las fases constructivas de la excavación, el efecto de las tronaduras y la respuesta ante el sismo de diseño, verificando que las deformaciones no superen los límites admisibles de servicio.
Diseño de Sistemas de Soporte Flexible
Dimensionamos pernos de anclaje, mallas de acero de alta resistencia y shotcrete reforzado con fibras. El cálculo considera la relajación de tensiones del macizo rocoso y la corrosión potencial en ambientes salinos, definiendo la protección catódica si es necesaria.
Monitoreo Geotécnico Instrumental
Implementamos un plan de instrumentación con celdas de presión, extensómetros de varillas y estaciones topográficas robotizadas. El seguimiento en tiempo real permite ajustar la secuencia de excavación si se detectan desplazamientos anómalos durante la obra.
Parámetros típicos
Preguntas comunes
¿Cómo afecta la presencia de sales en el suelo de Calama al diseño de la excavación?
Las sales actúan como un cementante natural; cuando el suelo está seco, la resistencia es alta. El riesgo radica en que cualquier contacto con agua de perforación o filtraciones disuelve este cementante y provoca un colapso estructural. Por eso nuestro diseño incluye un protocolo estricto de control de fluidos y el uso de lodos de perforación especiales que no disuelvan los cloruros presentes.
¿Cuál es el rango de inversión para un estudio de diseño de excavación profunda en Calama?
El costo varía según la profundidad y la complejidad del monitoreo requerido. Para un proyecto estándar con modelación numérica y verificación de campo, la inversión se sitúa en un rango entre $993.000 y $4.487.000, dependiendo de la cantidad de sondeos previos y la instrumentación a instalar.
¿Qué norma chilena regula la estabilidad de las excavaciones y entibaciones?
La norma principal que rige el diseño estructural de excavaciones, entibaciones y socalzados en Chile es la NCh3171.Of2010. Esta se complementa con la NCh1508 para los estudios de mecánica de suelos y la NCh2369 para las solicitaciones sísmicas en instalaciones industriales, ambas de cumplimiento obligatorio en la región de Antofagasta.
